Generatori di vapore

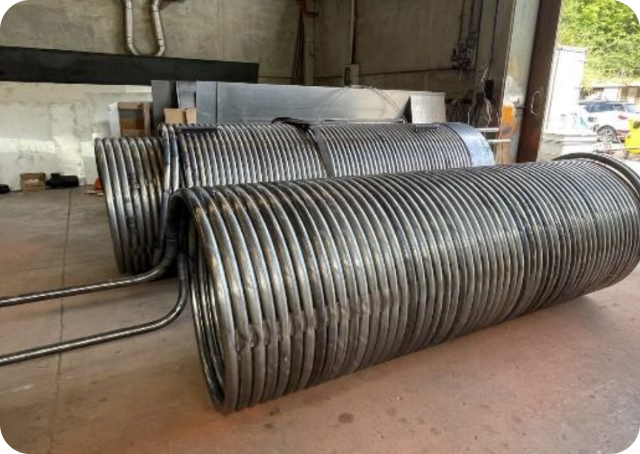

Tipologia: Serpentino a tre giri di fumo,esecuzione orizzontale, circolazione forzata
Potenzialità: 200 kg/h - 3.000 kg/h - 155 Kw - 2.250 Kw
Pressione di progetto: 1 bar - 11,76 bar
Temperatura: 20 C° - 190,7 C°
Dotazione di serie:
- Termostato interruzione alimentazione bruciatore
- Pressostato di blocco lato acqua / vapore
- Termostato di blocco lato vapore / fumi
- Valvola di sicurezza omologata INAIL
- Livellostato di blocco lato acqua
- Scambiatore ingresso acqua-vapore
Generatori di vapore
Tipologia: Serpentino a tre giri di fumo,esecuzione orizzontale, circolazione forzata
Potenzialità: 200 kg/h - 3.000 kg/h - 155 Kw - 2.250 Kw
Pressione di progetto: 1 bar - 11,76 bar
Temperatura: 20 C° - 190,7 C°
Dotazione di serie:
- Termostato interruzione alimentazione bruciatore
- Pressostato di blocco lato acqua / vapore
- Termostato di blocco lato vapore / fumi
- Valvola di sicurezza omologata INAIL
- Livellostato di blocco lato acqua
- Scambiatore ingresso acqua-vapore
Specifiche tecniche
| IV200 | IV400 | IV650 | IV800 | IV1000 | IV2000 | IV3000 | ||
|---|---|---|---|---|---|---|---|---|
| Dimensioni | Larghezza (mm) | 1050 | 1250 | 1350 | 1350 | 1500 | 1700 | 2000 |
| Lunghezza (mm) | 1650 | 1950 | 2000 | 2500 | 2500 | 3250 | 4600 | |
| Altezza (mm) | 1050 | 1200 | 1300 | 1300 | 1400 | 1700 | 1800 | |
| Peso (Kg) | 600 | 1000 | 1300 | 1500 | 2300 | 3500 | 4800 | |
| Ingresso acqua | 1" - DN 25 | 1" - DN 25 | 1" - DN 25 | 1" - DN 25 | 1" - DN 25 | 2" - DN 50 | 2" - DN 50 | |
| Uscita vapore | 1 1/2" - DN 40 | 1 1/2" - DN 40 | 1 1/2" - DN 40 | 1 1/2" - DN 40 | 1 1/2" - DN 40 | 3" - DN 80 | 3" - DN 80 | |
| Scarico condensa | 1/2" - DN 15 | 1/2" - DN 15 | 1/2" - DN 15 | 1/2" - DN 15 | 1/2" - DN 15 | 2" - DN 50 | 2" - DN 50 | |
| Uscita fumi | ϕ 180 | ϕ 200 | ϕ 200 | ϕ 200 | ϕ 200 | ϕ 300 | ϕ 300 | |
| Producibilità vapore | 200 KG/H | 400 KG/H | 650 KG/H | 800 KG/H | 1000 KG/H | 2000 KG/H | 3000 KG/H | |
| Potenzialità Kcal | 132.000 Kcal | 265.000 Kcal | 425.000 Kcal | 525.000 Kcal | 630.000 Kcal | 1.290.000 Kcal | 1.935.000 Kcal | |
| Potenzialità kW | 154 Kw | 308 Kw | 494 Kw | 610 Kw | 732 Kw | 1.500 Kw | 2.249 Kw | |
| Pressione d'esercizio | 1 - 11.76 bar | 1 - 11.76 bar | 1 - 11.76 bar | 1 - 11.76 bar | 1 - 11.76 bar | 1 - 11.76 bar | 1 - 11.76 bar | |
| Temperatura vapore | 120.4 - 190.7 °C | 120.4 - 190.7 °C | 120.4 - 190.7 °C | 120.4 - 190.7 °C | 120.4 - 190.7 °C | 120.4 - 190.7 °C | 120.4 - 190.7 °C | |
| Valvola di sicurezza | 1" -1 1/2" DN 25 - 40 | 1" -1 1/2" DN 25 - 40 | 1" -1 1/2" DN 25 - 40 | 1" -1 1/2" DN 25 - 40 | 1" -1 1/2" DN 25 - 40 | 1 1/4" - 2" DN 32 - 50 | 1 1/4" - 2" DN 32 - 50 |
|
| Pompe | N. 1 | N. 1 | N. 1 | N. 1 | N. 1 | N. 2 | N. 2 | |
| Tensione | 1 PH 230V / 3 PH 380V | 1 PH 230V / 3 PH 380V | 3 PH 380V | 3 PH 380V | 3 PH 380V | 3 PH 380V | 3 PH 380V | |
| Assorbimento | 1.3 Kw | 1.5 Kw | 1.7 Kw | 2.7 Kw | 3.5 Kw | 5 Kw | 5 Kw | |
| Connessione | 2P +T / 3P+N+T 16A | 2P +T / 3P+N+T 16A | 3P+N+T 16A | 3P+N+T 16A | 3P+N+T 16A | 3P+N+T 32A | 3P+N+T 32A |
Accessori a richiesta
Come fornitori di bruciatori ci appoggiamo ad aziende leader come Riello Spa e Baldur Spa oppure seguiamo indicazioni particolari fornite dai nostri clienti.
I nostri generatori possono montare bruciatori bistadio, tristadio e modulanti.
La modulazione permette di variare la potenza del generatore dal 10% al 100%. Con questo sistema la caldaia produrrà l’esatta quantità di vapore senza sprechi e riducendo i consumi.
Si tratta di uno scambiatore di calore acqua-fumi e permette di ottenere incrementi di rendimento fino al 5%.
L’installazione e la sua configurazione viene eseguita secondo le esigenze del cliente.
I quadri elettrici sono dotati di PLC e interfaccia 4.0 Ready.
Questo assicura una connessione alla rete internet via cavo o in pieno campo 4G per lo scambio dati, monitoraggio, assistenza e diagnosi anche da remoto.
L’interconnettività permette di variare la pressione di lavoro da 1 a 12 bar ovunque e in qualsiasi momento.
Questo kit è disponibile per i generatori con producibilità fino a 1500 Kg/h per l’esonero totale da conduttore patentato.
I componenti di questo kit sono: secondo pressostato di blocco vapore con interruzione flusso calore; secondo termostato di blocco vapore con interruzione flusso calore, dispositivo di monitoraggio conduttività acqua di alimento e dispositivo di controllo fiamma.
Accessori a richiesta
Come fornitori di bruciatori ci appoggiamo ad aziende leader come Riello Spa e Baldur Spa oppure seguiamo indicazioni particolari fornite dai nostri clienti.
I nostri generatori possono montare bruciatori bistadio, tristadio e modulanti.
La modulazione permette di variare la potenza del generatore dal 10% al 100%. Con questo sistema la caldaia produrrà l’esatta quantità di vapore senza sprechi e riducendo i consumi.
Si tratta di uno scambiatore di calore acqua-fumi e permette di ottenere incrementi di rendimento fino al 5%.
L’installazione e la sua configurazione viene eseguita secondo le esigenze del cliente.
I quadri elettrici sono dotati di PLC e interfaccia 4.0 Ready.
Questo assicura una connessione alla rete internet via cavo o in pieno campo 4G per lo scambio dati, monitoraggio, assistenza e diagnosi anche da remoto.
L’interconnettività permette di variare la pressione di lavoro da 1 a 12 bar ovunque e in qualsiasi momento.
Questo kit è disponibile per i generatori con producibilità fino a 1500 Kg/h per l’esonero totale da conduttore patentato.
I componenti di questo kit sono: secondo pressostato di blocco vapore con interruzione flusso calore; secondo termostato di blocco vapore con interruzione flusso calore, dispositivo di monitoraggio conduttività acqua di alimento e dispositivo di controllo fiamma.
ESONERO DA
CONDUTTORE
Tutti i nostri generatori sono dotati di accessori di sicurezza che permettono un esonero dal conduttore patentato per 72h.Inoltre, per i modelli fino a 1500 Kg/h vapore, è possibile
dotarli di dispositivi previsti dalla normativa di riferimento (DM. 07 agosto 2020) che permettono di ottenere l’esonero totale da conduttore patentato.
MODULAZIONE DAL 10% AL 100%
I bruciatori modulanti a camma elettronica permettono una modulazione del campo di lavoro dal 10% al 100%. Questo consente alla caldaia di produrre il vapore richiesto senza sprechi
con una notevole riduzione di costi e consumi annui fino al 15%.
TECNOLOGIA ED INTERCONNESSIONE
I nostri generatori e impianti in container sono dotati di PLC e pannello touch. Questo permette una connessione alla rete internet per scambiare dati, monitorare e assicurare una
teleassistenza continua e diagnosi da remoto. Inoltre dal pannello è possibile variare la pressione di lavoro (da 1 bar a 12 bar) in qualsiasi momento, anche da remoto.
